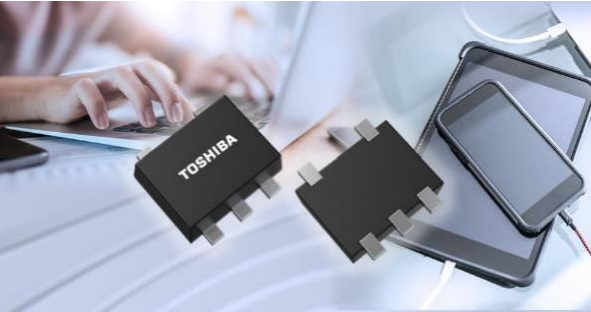

中国上海,2023年5月16日——东芝电子元件及存储装置株式会社(“东芝”)今日宣布,推出过温检测IC ThermoflaggerTM系列的首两款产品:“TCTH021BE” 当检测到异常状态时,FLAG信号不带锁存功能,“TCTH022BE”FLAG信号检测带锁存功能。它们利用正温度系数(PTC)热敏电阻在简单的电路配置中检测电子设备内部的温升。该产品于今日开始支持批量出货。
为了使电子设备按规定运行,其半导体和电子元件必须在设计参数范围内工作。温度是一个关键参数,特别是当内部温度高于设计时的假设温度时。这可能是在安全性和可靠性方面的一个主要问题,因此需要过温监测解决方案来检测任何的温升。
新款ThermoflaggerTM IC与PTC热敏电阻结合使用,可根据温度改变电阻值进行监测。它们可检测放置在热源附近的PTC热敏电阻的电阻值变化,并输出FLAG信号以显示过温。串联PTC热敏电阻可实现多个位置的过温检测。
新款IC采用小型标准SOT-553封装(东芝的封装名称:ESV),电流消耗低至11.3μA(典型值)。
采用新款IC的参考设计“过温检测IC Thermoflagger™的应用电路”现已发布。
ThermoflaggerTM IC允许用户为整个电子产品轻松配置过温检测系统,并助力实现尺寸和功耗的双重改善。东芝将继续开发具有各种功能的ThermoflaggerTM IC。

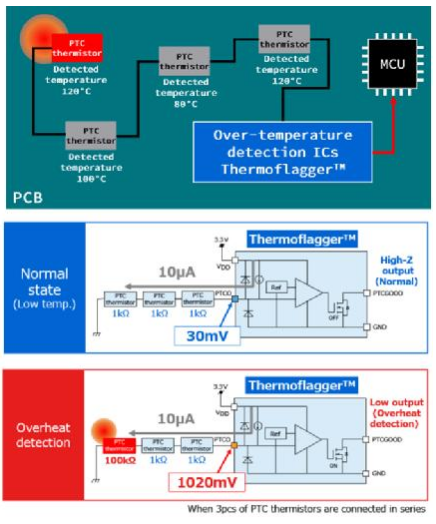

图1:ThermoflaggerTM过温保护解决方案

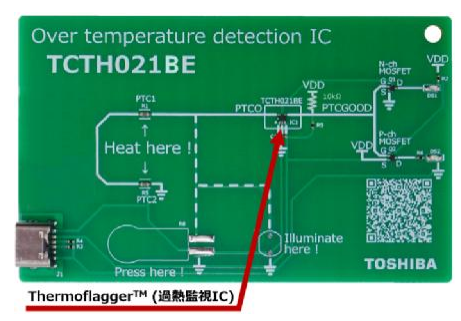

图2:ThermoflaggerTM TCTH021BE的电路板样品
Ø应用
- 移动设备(笔记本电脑等)
- 家用电器
- 工业设备等
Ø特性
- 配置简单,可与PTC热敏电阻结合使用
- 通过串联PTC热敏电阻可同时在多个点进行过温监测
- 低功耗:IDD10U=11.3μA(典型值)
- 小型标准封装:SOT-553(ESV)
- 可选PTCO输出电流:IPTCO=10μA(典型值)
- 高PTCO输出电流精度:±8%(VDD=3.3V,25℃)
- FLAG信号输出(PTCGOOD)
Ø主要规格
(除非另有说明,Tj=25℃)
器件型号 | ||||
封装 | 名称 | SOT-553(ESV) | ||
尺寸典型值(mm) | 1.6×1.6,厚度=0.55 | |||
工作范围 | 供电电压VDD(V) | 1.7~5.5 | ||
工作温度Topr(°C) | -40至125 | |||
电气特性 | PTCO输出电流IPTCO(μA) | 典型值 | 10 | |
检测电压VDET(V) | 典型值 | 0.50 | ||
电流消耗IDD10U(μA) | 典型值 | 11.3 | ||
UVLO电压VUVLO(V) | 典型值 | 1.5 | ||
FLAG信号输出PTCGOOD | 漏极开路类型 | |||
检测到异常状态时,是否具有FLAG信号锁存功能 | 否 | 是 | ||
